分享: 佳能爱死小白70-200L IS拆给你看

可能很多朋友都觉得这是一个疯狂的举动，毕竟这个镜头价格不菲，而且IS镜头也要比一般AF镜头复杂得多。不过我曾经从事过与复杂的电子机械设备相关的工作，对电子机械设备还是比较熟悉的。当然最终决定拆镜头也不排除是一时冲动。废话少说，下面就看看我拆镜头的过程吧--
   首先将简单的部件拆下来，如镜头卡口、触点防碰触筋条和后盖。在拆变焦环的时候遇到了一点问题，有一个螺丝头有点磨损，用螺丝刀拧开它的时候有点难度，不过最后还是成功了。

两下就把小白is的屁股给拆了

下面这张图片向我们展示了控制焦距的电子机械设计。我们可以看到中间的黄铜触点和一个耙形的触点开关。在还没有拆下变焦环时，这部分电子机械装置是被变焦环覆盖的（精确的说是这两部份位于一个同心圆中），耙形开关和变焦环连接在一起。当转动变焦环时，那个白色的塑料小齿轮则反向转动，从而带动各个镜片的运动。我们还可以看到几条用尼龙保护起来的电路线，有些线和铝合金环里面的黑色塑料体连接起来，那个里面的黑色塑料体就是IS单元了。

变焦齿轮

然后我把该镜头的核心电路板拆了下来，佳能用了各种不同的连接器来把这块电路板连接到这只镜头上，拆下它可花了我不少时间。把这块电路板拆下来后，整只镜头的结构就明了多了，后面我将把IS单元从那个铝合金的环桶中拿出来（我已经把传感器拆下来了）。

is的传感器

移出了那块电路板之后，就很容易把IS单元拧出来了。我们可以看到这个IS单元竟然用的黑色塑料做外壳（这点有点出于我的意外了）！！其实所有的变焦控制部件还是集中前面说的那个部分镜头当中，而不是在这个IS单元中。我拆这只镜头的目的主要也是在于IS单元，所以并没有继续拆解那些镜头组了（拆到这里已经有点怕怕的了，哈哈，不敢再碰其他的部件了）。


我们可以看到IS单元的中心还有一个镜片覆盖着，我决定拆下这块镜片，把IS单元的里面看个究竟。

is浮动镜组

换个角度

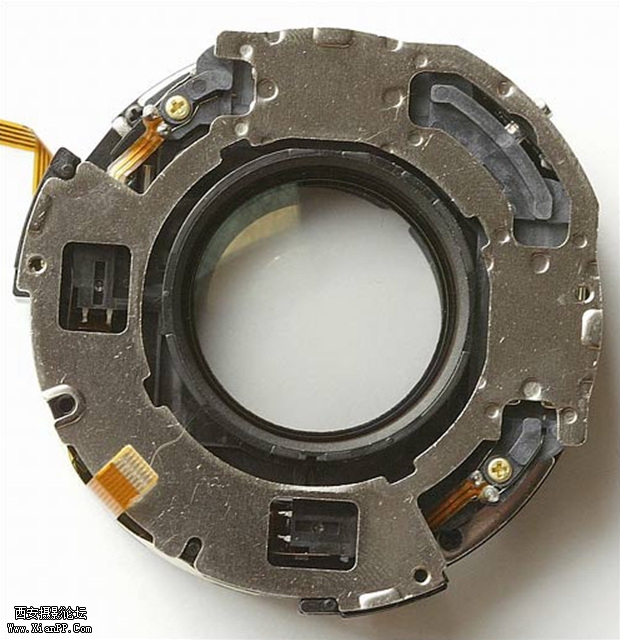

进一步拆开IS单元，终于看到了庐山真面目了。我们可以看到有三块古怪的调节器，用来保证运动的部件能够协调一致，具体的说就是要使镜头的光轴能够和其他部件保持平行，否则的话就会使相片的一边失焦。

拆开is组件

   拆到这里暂时休息一下，毕竟这东西可不便宜，is浮动镜组也的确非常复杂，一不小心就可能镜毁镜亡。

我心里有点后怕了，本来想就此罢休的，但好奇心的驱使，加上我一直觉得我的镜头出了点问题，而且我觉得问题就出在IS单元上。拆到目前为之，我还没有发现有什么损坏的问题，所以只好继续拆下去了。

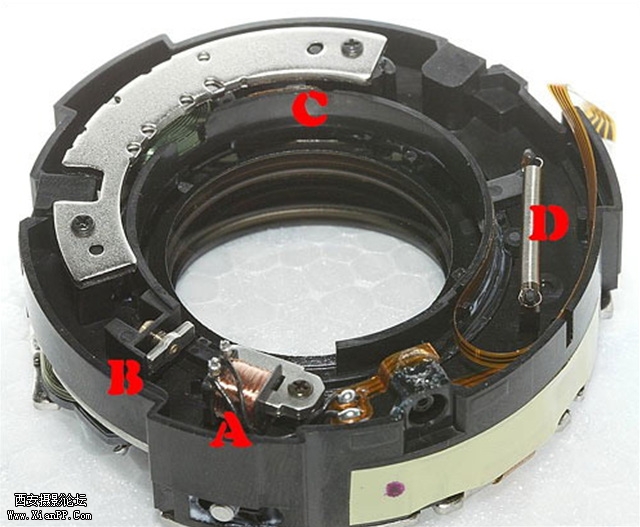

仔细观察IS单元的内部，发现非常复杂但也很有条理。下面我说说我对这些部件的理解，都是个人意见，本人非专业人士，说得不对的地方还望读者们多多指正。当IS单元出于非工作状态时，部件C是个塑料环，用来把那些可活动的部件稳定要适当的位置。而弹簧D则是用来稳定塑料环C。A是一个电磁石，线圈通电时，能够吸附铁片B，从而控制塑料环C的转动。图中我们还可以看到两个部件E和F，E已经损坏了，我想这就是为什么我的“小白”会出问题。

    在半圆形的铁片下面是一个线圈Z，不过我不知道这个部件是用来干嘛的，只好发几张图上来给大家看看，如果那位高人知道的话，不防给我指点指点，小弟感激不尽。

  这些图片向我们展示了IS单元的整个运动系统，虽然我还有很多看不明白的地方。我们注意到有一块大铁片和两个大线圈（在后面的图片中会看到），主要是通过线圈通电时的磁效应来控制整个IS单元的运动。这是我十分模糊的理解了，毕竟我不是专业人士。废话少说，还是继续上图吧。

下面再来仔细看看损坏了的部件，总共有两个部件损坏了。在下面的图片中我们可以看到四个塑料“小脚”中，有两个损坏了。

   拆到这里，我陷入了矛盾之中，究竟是送到佳能的客服服务中心修理呢，还是自己动手搞定？如果我最后决定是自己搞定的话，或许这篇文章还会有下文，如果送去佳能克服服务中心的话，这篇文章也就此结束了。谢谢读者们能把我这篇文章看完，你们见证了我这个“愚蠢”举动。

                                                                                               作者：MACTANG
