焦外“甜圈”的 来龙去脉 解析折反镜头

偶尔看到一些摄影作品上的背景中带有漂亮的光环,摄影初学者往往会觉得既美丽又有一点神秘。这种带有光环的背景是如何拍摄出来的呢?其实答案非常简单,只需要有一种有点特别的镜头,在任何焦点外的背景或前景中有点光源存在时,像是甜面包圈形状的光环就可以被拍摄下来。所以这种镜头的焦外成像效果也被称为“甜圈”。

能够拍摄出焦外呈“甜圈”状的镜头,就是折反镜头,那什么是折反镜头呢?折反镜头(Reflex)又称反射镜头,是一种光学结构与普通摄影镜头大相径庭的的特殊长焦距镜头。一般在200mm以上的都被称为长焦镜头,300mm以上的被归为超长焦镜头的范畴。在传统光学设计上,镜头的焦距越长,镜头本身的镜筒长度也相应越长,一般的大口径长焦距镜头的体积和重量都会非常不便于携带。

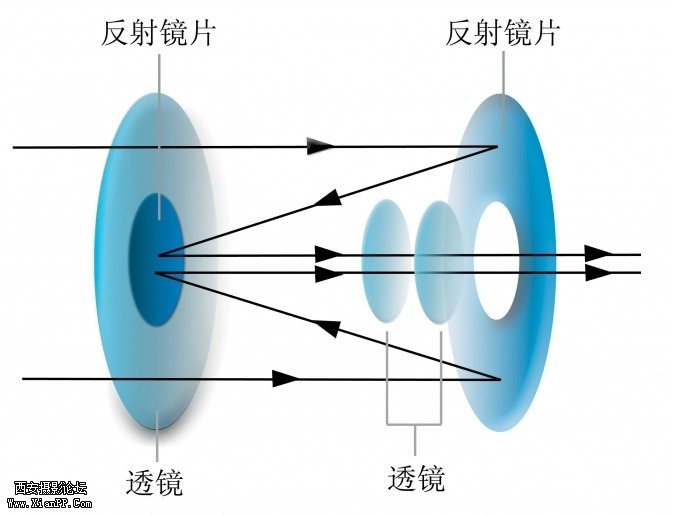

镜头上用一片中心带孔的凹面镜和一片装在透镜中心的小凹面镜,将通过镜头前端透镜折射进去的光线经过两次反射,使光路折成三段。从而使得镜头的长度比相同焦距的普通镜头大大缩短,整个折反镜头的长度只有其焦距长度的1/4左右。镜头的重量大大减轻,携带性也非常好。
我们前面说过,折反镜头实际上最重要的目的是为了减少长焦镜头的重量和体积,因此在通光量上需要作出一些妥协。即便如此,折反镜头也有光圈较大的型号,光圈的大小同样与体积和重量成正比关系。

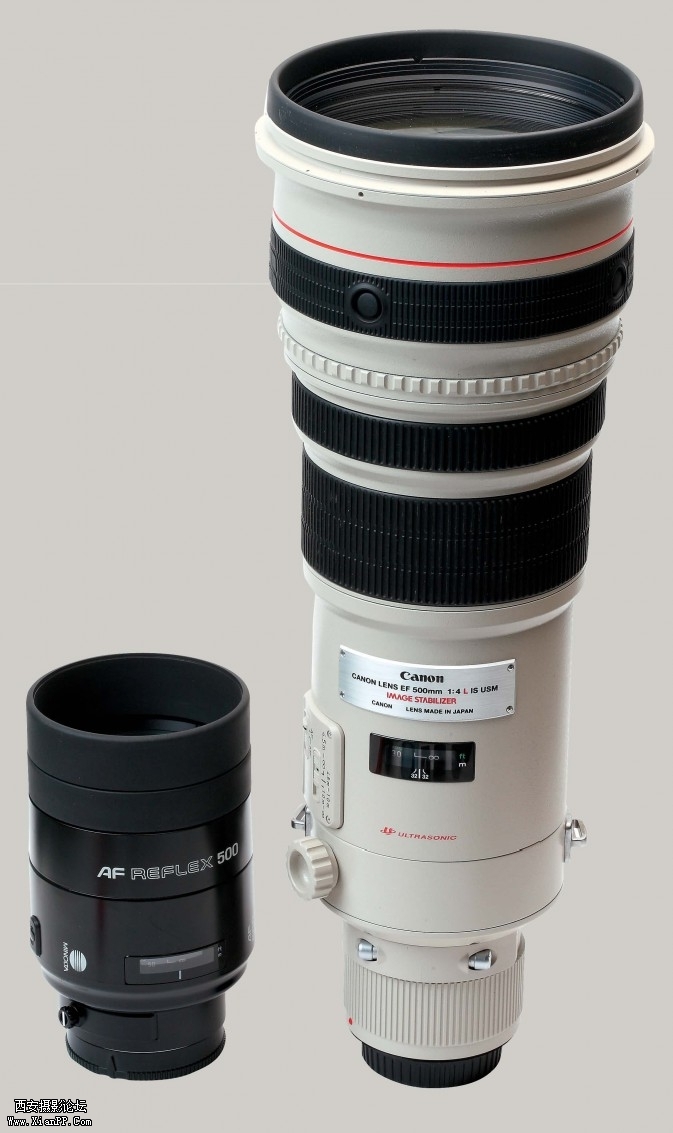

左边是一支500mm f/8的折反镜头,右边是一支普通光学结构的500mm f/4超长焦镜头。虽然最大光圈不同,但两者的重量和价格后者是前者的10倍以上。

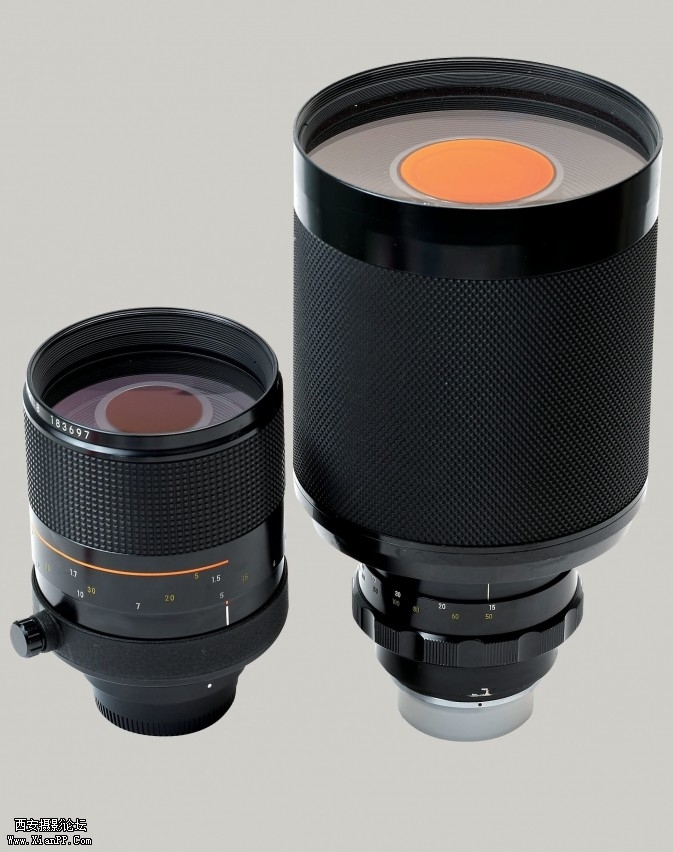

左为尼康500mm f/8折反镜头,右为更早期的尼康500mm f/5折反镜头。500mmf/5的体积依然惊人。不过,所有的折反镜头都具有粗、短的外观特征。镜头的正面可以看到镜片中心反射镜的背面。

目前还在生产的折反镜头索尼(SONY) Reflex 500mm f/8众所周知,索尼的部分α AF镜头直接沿用了美能达AF镜头的设计。索尼这支折反镜头在光学设计和卡口上与美能达AFReflex 500mm f/8完全一样,只是商标和部分外观细节略有不同。美能达AF Reflex 500mm f/8是一支了不起的折反镜头,它是全世界第一支可以自动对焦的折反镜头。在今天的索尼数码单反相机上也可以正常使用。美能达相机镜头被索尼收购之后,这支镜头就改头换面,以索尼的商标继续生产销售。在没有用过美能达这支折反镜头之前,笔者只接触过俄罗斯的折反镜头。曾经也一度认为折反镜头的成像质量很差, 用美能达AF Reflex 500mm f/8之后才知道并不是折反镜头的成像质量差,而是俄罗斯的折反镜头成像质量差!两者的画质根本不可同日而语。曾经的美能达制造的折反镜头是最好的,美能达有一支250mm f/5.6的折反镜头体积不及一个易拉罐大,非常小巧,在全世界都被摄影爱好者追捧,价钱也被炒得很高。美能达AF Reflex 500mm f/8因为太具魅力,可以AF又非常方便,所以二手价格现在在4000元以上。全新的索尼Reflex 500mm f/8的价格是5000多元,相差并不大,因此建议还是买新的更好。

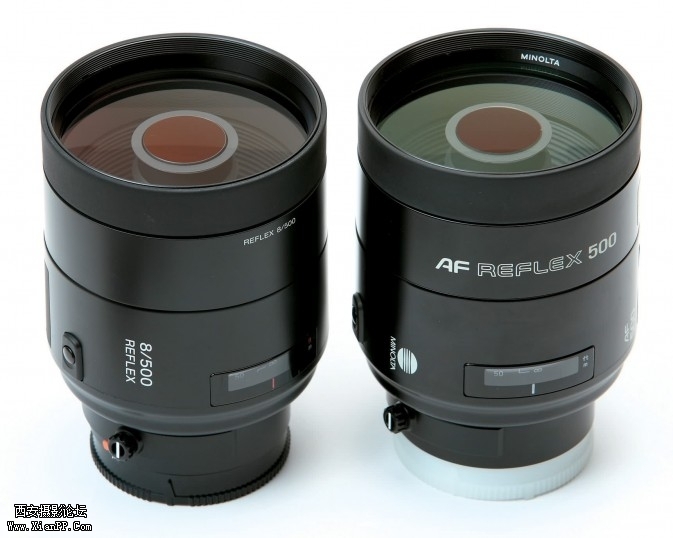

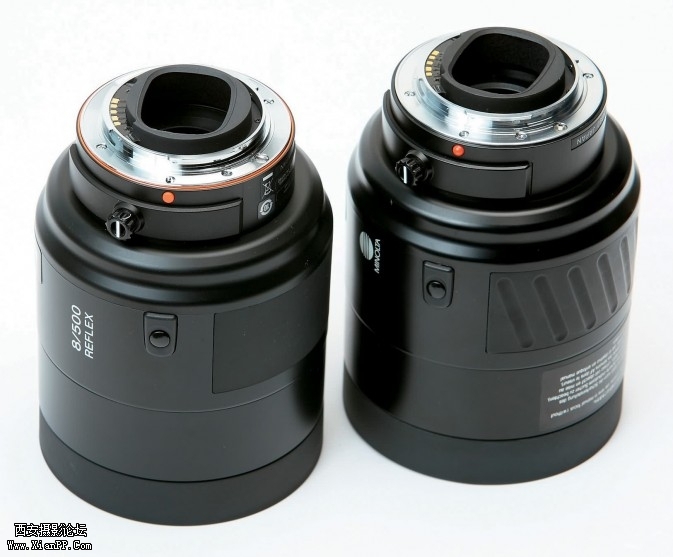

索尼Reflex 500mm f/8和美能达AF Reflex 500mm f/8只是印刷的商标不一样;

镜头底部橡胶饰皮的花纹不同,卡口、内置滤镜槽、 自动对焦停止按钮都是完全一样的。

千万别把索尼/美能达AF Reflex 500mm f/8的皮套式镜头盖弄丢了, 因为原厂附送的后置式的灰镜就藏在 里面。在光线太强的时候把这个ND 4 和标准滤镜互换,可以对曝光进行一 点控制。

肯高(Kenko)MIRROR LENS 500mm f/6.3DX肯高顺应数码摄影时代的来临,逆潮流推出的MIRROR LENS 500mm f/6.3手动折反镜头迎合摄影爱好者在数码单反相机上的使用需要。这支折反镜头很有自己的特色:恒定的f6.3的光圈值比一般的500mm f/8的要大半挡,取景会更亮一点,方便手动对焦;浅色的镜头涂装可减少镜头对阳光辐射热的吸收,外观上看起来也平添了几分数码摄影的时尚感;采用可换的T螺纹接口(T接口和M42螺纹接口的直径一样,但螺纹密度不同,不要混淆了。但T接口的卡口转换接圈并不难找),可以通过更换卡口接环在不同品牌的数码单反相机上使用。因为折反镜头不存在光圈联动的问题,往往也只能手动对焦,肯高这支折反镜头在不同卡口型号的数码单反相机上具有非常好的兼容性。

肯高(Kenko)MIRROR LENS 500mm f/6.3DX

折反镜头的三大特点1、固定光圈(光圈不能调节)折反镜头和普通镜头相比有一些特别的地方:只有一挡光圈值,而且光圈值一般不会很大。如尼康Reflex 500mm f/8、索尼 Reflex 500mm f/8等,最大光圈也是唯一的一挡光圈仅为f8。实际上折反镜头内没有常见镜头内的光圈调节机构,这是因为其特殊的光路结构,无法在里面加入光圈。但镜头本身较小的光圈,造成取景器内亮度不够高,手动对焦会有一定的困难。在目前影像传感器较小的入门级数码单反相机上(光学取景器更小)使用的困难更大。只有一挡固定的光圈值,既不能通过改变光圈来进行快门速度的控制,也不能靠改变光圈值来控制画面的景深,这是折反镜头一个很大的不足之处。
2、焦点以外的高光点呈甜圈状折反镜头由于在光路内有圆形的反射镜遮挡,成像时在焦点以外的高光点,并不会在画面上像普通镜头那样虚化能模糊的光斑,而是每一个焦外的亮点都会变成一个个小圆圈,形成美丽的光环状散焦,非常特别!
3、需要精确对焦折反镜头往往都是长焦至超长焦的镜头(短焦距镜头做成折反结构没有意义,所以并不存在“广角折反镜头”),景深都非常小,聚焦要非常细心,并且拍摄时一定要使用三脚架,否则很难拍摄出清晰可用的照片。
购买老式的手动折反镜头需要考虑卡口转换的问题,有些卡口在现在的数有的会有一定的困难。比如尼康AI卡口可通过转接环转接到现在的佳能数码单反相机上使用,但佳能的FD卡口却不能转换到尼康卡口的机身上。

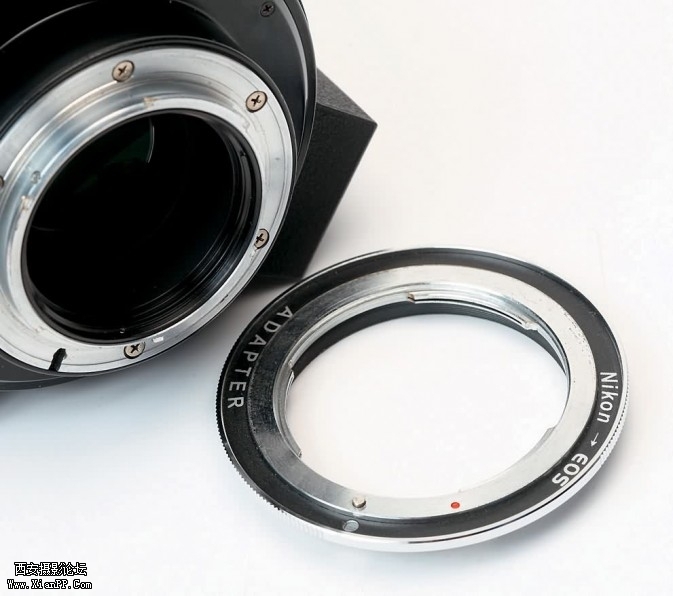

尼康AI卡口的折反镜头可用AI-EF转接环安装到佳能数码单反相机上使用。

佳能EOS-1D Mark III机身+尼康Reflex 500mmf/8折反镜头(用转接环转接安装)程序自动曝光,f8、1/100s,ISO200,使用三脚架

佳能EOS-1D Mark III机身+肯高MIRROR LENS 500mm f/6.3 DX折反镜头 程序自动曝光,f6.3、1/80s,ISO400,使用三脚架。

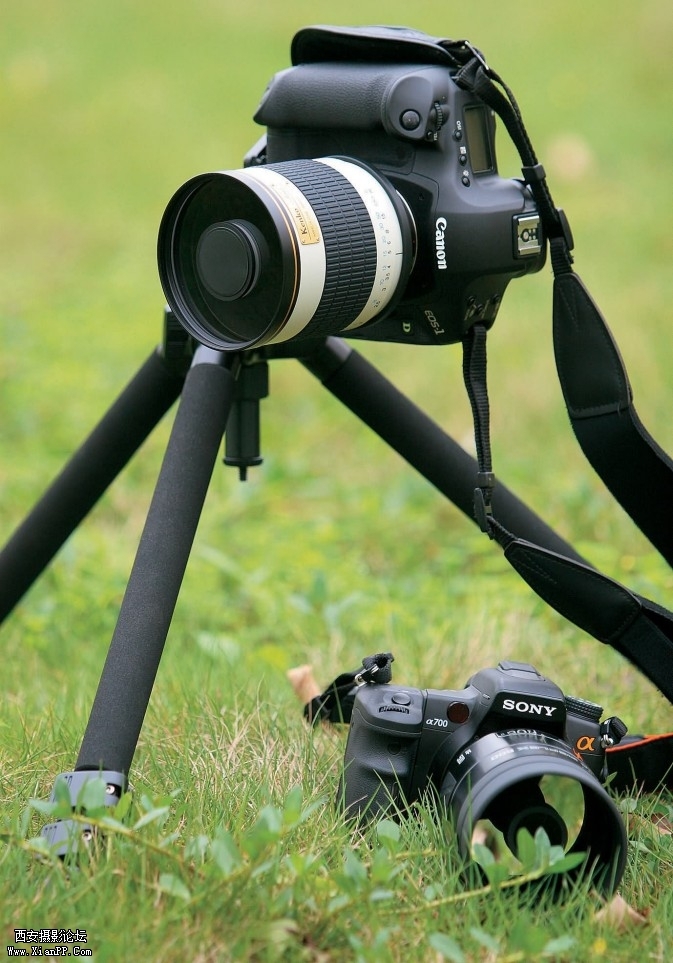

没有三脚架的话,几乎不可 能使用折反镜头拍摄出清 晰、可用的照片。索尼数码 单反相机具备机身防抖功 能,在强光下有可能手持拍 摄出清晰的照片。

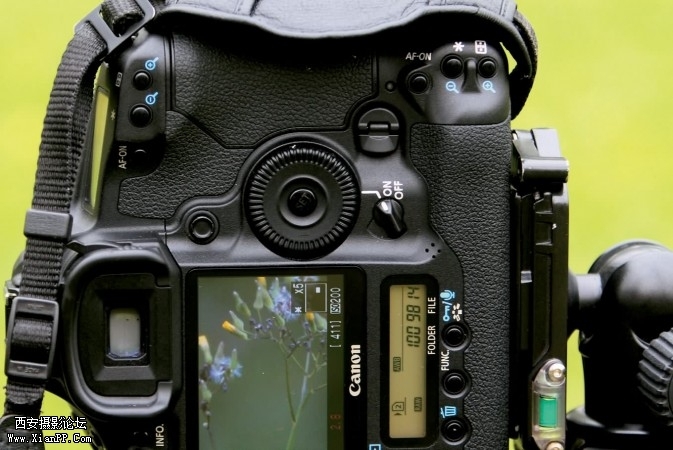

使用手动对焦的折反镜头 时,机身上可任意位置放大 的实时取景功能对提高手动 对焦的精确度有极大的作 用。

目前全世界还在生产销售的折反镜头只有一支是可以自动对焦的,那就是索尼AF Reflex500mm f/8,这是从美能达AF镜头系统中沿袭下来的。其他所有的折反镜头都是手动对焦的,无一例外。最新的索尼α数码单反相机还具有机背液晶屏的实时取景功能,方便手动对焦时检视对焦情况。不过,新型的佳能数码单反相机也都具有机背液晶屏上的实时对焦取景功能,使用佳能数码单反相机的好处是实时取景时焦点可放大5倍或10倍查看,手动对焦更为精准。另外就是佳能EF卡口可通过转接环安装大多数老式手动折反镜头,索尼α卡口(也就是美能达AF卡口)可以转接安装的镜头有限得多。折反镜头并不是一种很常见和常用的镜头,要是你习惯使用长焦距镜头,同时又希望以“甜圈”的散焦效果作为自己照片的风格,那么折反镜头很值得尝试。想用超长焦距的折反镜头来拍摄野生动物?不建议这样做,无论是手动对焦还是自动对焦的折反镜头,由于光圈较小,对焦速度都比较慢,拍摄快速运动的野生动物是要碰运气了。不过也不要只在拍荷花的时候才想起使用折反镜头,请记住:任何前景或背景上带有的高光点,都会被虚化很漂亮的圆形光环,光环的大小是高光点和焦点的距离来决定的,距离越远,光环越大。只要满足以上条件,都可以拍摄到非常特别的照片

一定要有折反镜头才能拍摄出带有“甜圈”效果?

在普通长焦镜头前镜片上粘一个 大小合适的吸盘

有没听过“吸盘大法”?在普通的长焦距镜头前面粘上一个大小合适的吸盘,阻挡一小部分光线的通过,在合适的情况下背景散焦的光斑也会变成圆形。不过,在镜头前面贴上吸盘确实可以得到“甜圈”散焦效果,但只适合在顺光情况下使用,逆光会在照片上产生严重的灰雾。同时也需要用尽量大的光圈值来拍摄,才能减少吸盘对画质的影响。这种方法的效果和用途都比较有限,想体验真正的“甜圈”效果最好还是用折反镜头来实现。

未贴吸盘时的焦外是正常的虚化光斑;

贴上吸盘,散焦的光斑也出现了“甜圈”效果
