佳能公布135mm F2.8 Apodization 镜头专利

近日，佳能公布了一项搭载了变迹滤镜（Apodization Filter）的135mm f/2.8和180mm f/3.5镜头的专利技术。在镜头中加入变迹滤镜，通过电子驱动改变通过镜头的光线从中央到边缘的亮度，从而形成更好的焦外成像。拥有变迹滤镜的镜头被称作STF（Smooth Trans Focus）镜头。以下是结构图和基本资料：

135mm f/2.8

180mm f/3.5

　　专利公开号：2012-128151
　　申请日：2010.12.15
　　公开日：2012.7.5

　　实例1
　　焦距：135.0 - 137.2mm
　　Fno：2.83 - 3.90
　　半画角：9.1 deg.
　　像高：21.60mm
　　镜头全长：150.0 - 186.7mm
　　后焦：47.4 - 80.7mm
　　镜头结构：7组10片
　　UD镜片：1枚
　　最大放大倍率：0.25倍
　　实例6
　　焦距：180.0 - 179.1mm
　　Fno：3.50 - 4.00
　　半画角：6.9 deg.
　　像高：21.60mm
　　镜头全长：199.8 - 218.0mm
　　后焦：70.0 - 89.8mm
　　镜头结构：7组11片
　　UD镜片：1枚
　　最大放大倍率：0.11倍　electric apodization filter



　　曲线图：

INF(曲率大)

INF(曲率小)

MOD(曲率大)

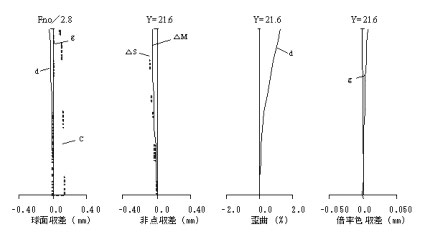

　　案例1：从左开始为球面相差、象散、失真和彗形像差。
