尼康公布6-24/2-2.8镜头专利

近日，尼康公布了一项6-24mm f/2-2.8数码相机镜头专利。该镜头在1/1.7"传感器上等效焦距为28-112mm，最大光圈为f2.0。预计该镜头将会运用在高端Coolpix系列相机上。

6-24mm f/2-2.8

与奥林巴斯XZ-1的镜头在结构上非常相似

　　专利公开号：2012-133116
　　申请日：2010.12.21
　　公开日：2012.7.12

　　实例1
　　变焦比：3.8785
　　焦距：6.09 - 12.32 - 23.62mm
　　Fno：2.03 - 2.42 - 2.96
　　半画角：40.0 - 21.5 - 11.3 deg.
　　像高：4.85mm
　　镜头全长：56.166 - 56.1245 - 65.4173mm
　　镜头结构：9组11片
　　非球面镜片：4面3枚
　　ED镜片：1枚
　　采用正负正正的四组变焦群　同时，公布的还有一项变焦取景器技术专利。该取景器拥有三倍光学变焦能力，不过取消了屈光度调节功能，屈光度固定为-1。

　　专利公开号：2012-133110
　　申请日：2010.12.21
　　公开日：2012.7.12

　　实例1
　　取景器倍率：0.19943 - 0.35200 - 0.59841
　　屈光度：-1.0（m-1）
　　半画角：36.57 - 21.36 - 12.43度
　　眼点：18mm
　　实像式变焦取景器
　　采用负正负三组镜头群

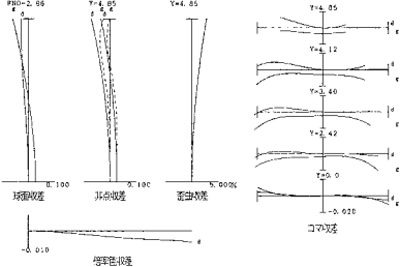

　　6-24mm f/2-2.8镜头性能曲线：

wide

tele

　　广角端：球面相差的周边四角为±0.05mm；象散周边为-0.025mm，四角为-0.05mm；失真为-5%；倍率色相差的周边为+0.008mm。
