佳能公布三款对应4/3＂传感器的镜头专利

近日，佳能公布三款14-28mm F1.8-2.8、12-28mm F2-3.2、14-28mm F1.4-2.4镜头专利，其对应4/3英寸传感器，等效焦距为28-56mm或者24-56mm的变焦镜头。据推测这三款镜头极有可能会用于高端口袋数码相机上。以下是结构图和基本资料：

12-28mm F2-3.2

14-28mm F1.4-2.4

　　专利公开号：2012-226042

　　申请日：2011.4.1

　　公开日：2012.11.15

　　实例1：

　　变焦比：2.37x

　　焦距：14.20 - 33.60 - 28.74mm

　　光圈：1.80 - 3.30 - 2.93

　　视角：37.13 - 17.74 - 20.51deg.

　　像高：10.75mm

　　镜头全长：77.26 - 77.74 - 75.24mm

　　后焦：1.46mm

　　镜头结构：11片10组(含3片4面非球面镜片)　实例2：

　　变焦比：2.72x

　　焦距：12.36 - 33.60 - 28.53mm

　　光圈：2.06 - 3.60 - 3.26

　　视角：41.01 - 17.74 - 20.65deg.

　　像高：10.75mm

　　镜头全长：82.03 - 82.29 - 79.22mm

　　后焦：1.21mm

　　镜头结构：8片8组(含4片7面非球面镜片)

　　实例3：

　　变焦比：2.37x

　　焦距：14.20 - 33.60 - 28.74mm

　　光圈：1.40 - 2.71 - 2.39

　　视角：37.13 - 17.74 - 20.51deg.

　　像高：10.75mm

　　镜头全长：79.63 - 80.53 - 77.94mm

　　后焦：1.51mm

　　镜头结构：10片9组(含3片4面非球面镜片)

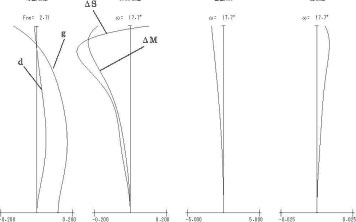

　　曲线图：

	广角	长焦
12-28mm F2-3.2
14-28mm F1.4-2.4

　　从左边开始依次为，球面像差、像散、失真和倍率色像差。
